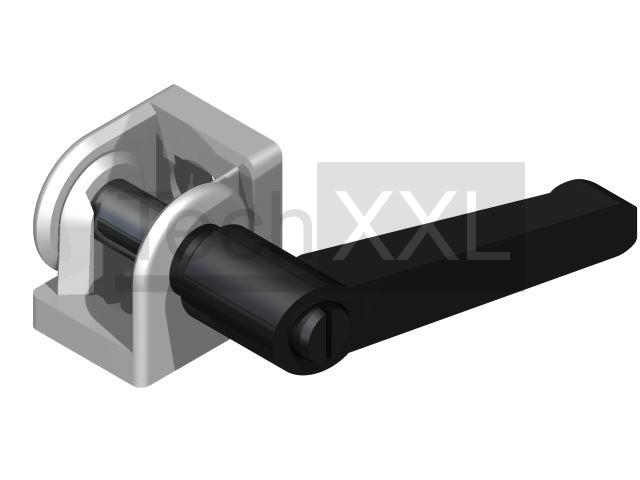

Gewricht 5 20x20 met klemhendel


Gewricht 5 20x20 met klemhendel wie HS205GMK20
Gewricht 5 20x20 met klemhendel compatibel met Item 0.0.464.43
Gewricht 5 20x20 met klemhendel
Technische gegevens
serie: groef 5
Typ: I

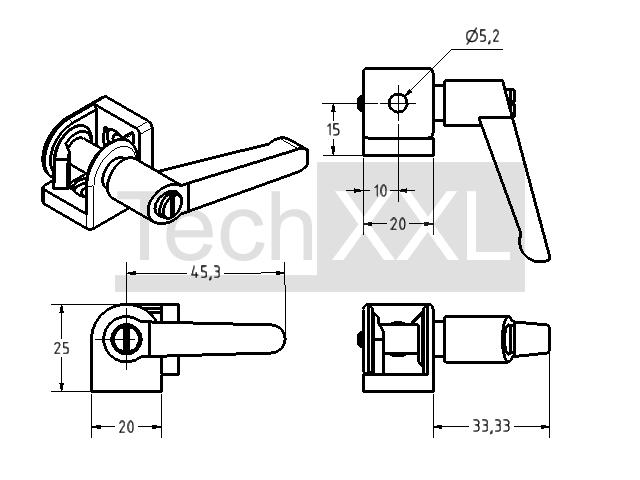

Afmetingen (mm): 30,4 x 22,1 x 20
materiaal: ZN beschichtet
gewicht: 0,0525 Kg
TIN: 101844 ID: S205GMK20
CAD gegevens
---------------
uit voorraad

Let op

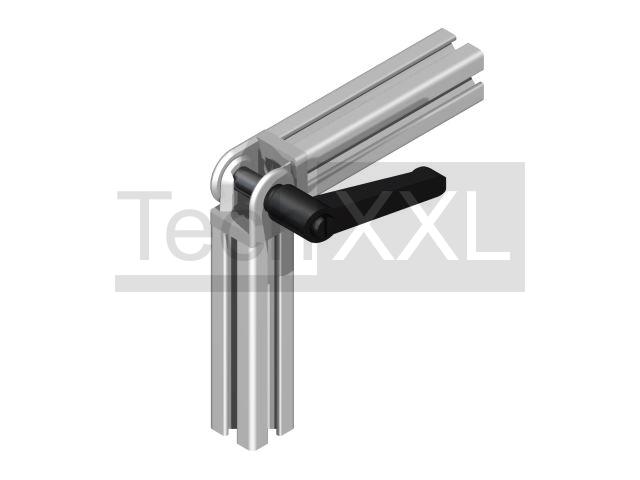

De joint 5 20 met klemhendel voert alle optische toepassingen uit via de zilver glanzende laklaag en wordt gebruikt voor stijve of beweegbare profiel verbindingen onder elke hoek. Het maximale zwenkbereik is 180 °. Indien aangebracht op het gezicht, moet een M5-schroefdraad in het kern gat van het profiel worden gesneden. Bevestigingsmateriaal met schroeven aan de zijkant: Cilinderkop shrare. M5x14 Bevestigingsmateriaal voor het schroeven in de profiel groef: Cilinderkop shrare. M5x10 + Nutenstein 5 zonder brug M5 (S205NSOS5). Kan worden gebouwd met alle profielen van de serie 5 in Grid 20

Hier kunt u snel en eenvoudig de momenteel best mogelijke prijs opvragen. U ontvangt direct een offerte inclusief levertijd en beschikbaarheid. We hebben het artikel meestal op voorraad.

Uit 9.74 €/Stk. netto

vraag een goede prijs aan
⮮
Stk.
